Proe变截面扫描特征创建方法步骤-proe变截面扫描特征使用方法
作者:kaifamei 来源:辰乐游戏 时间:2022-03-15 00:00:00
Proe是CAD/CAM/CAE软件的一种,可以用来设计三维模具和产品。建模采用参数化设计,复杂的几何模型可以分解成有限数量的组成特征,功能优秀。以下是proe变截面扫描特征创建的方法和步骤。朋友们快来学吧!
1.创建一个新零件,将前基准平面平移100°形成基准平面DTM1,并在这两个基准平面上绘制以下两条样条曲线作为扫描轨迹。

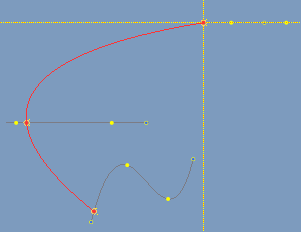

2。在顶部基准面上绘制如下图1所示的样条曲线,最终形成如下图2所示的三条扫描轨迹线。

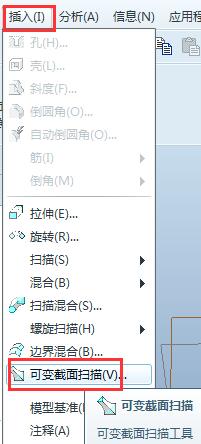

/图像-2//图像-3/3。在零件状态下,单击插入-可变横截面扫描。或者单击工具栏中相应的按钮。
4。系统打开以下控制面板。选择曲面(步骤1),单击参照(步骤2),收集三条曲线作为扫描轨迹(步骤3),然后单击草图按钮(步骤4)。
5。此时进入草绘状态,绘制下面的扫描截面,完成并退出。

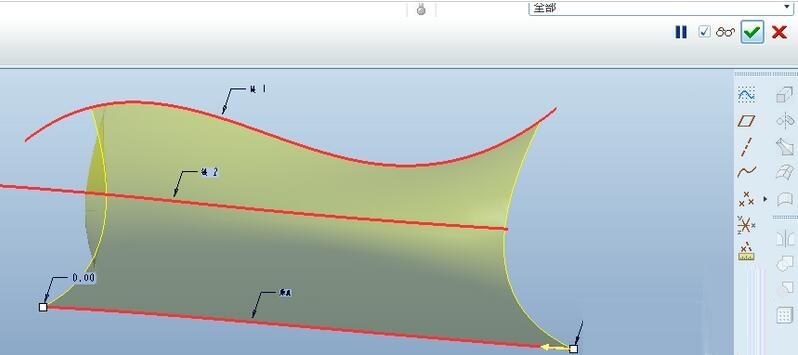

6。此时的预览效果如下。单击右上角的完成。

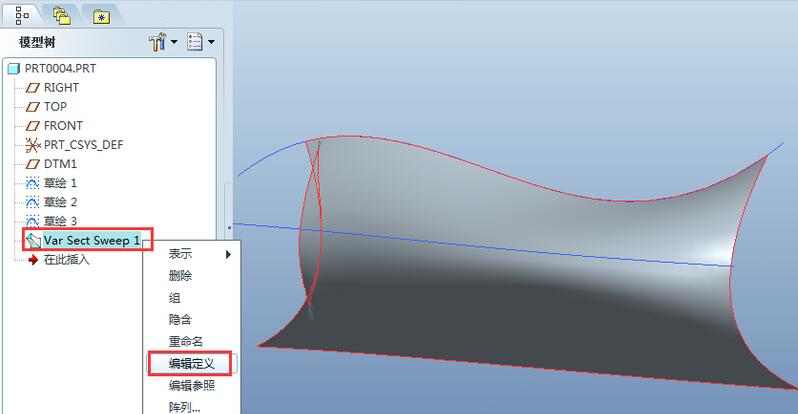

7。如果要修改该特征,只需右击模型树的var sect扫掠,或者右击扫描形成的特征即可。弹出框选择编辑定义,可以进入控制面板,修改相应的项目。
