PowerDesigner类图的设计步骤——用PowerDesigner设计类图的具体步骤

PowerDesigner可以生成类图来显示数据库模型的静态结构，尤其是模型中存在的类、它们的内部结构以及它们与其他类的关系等。以下文章为您带来了PowerDesigner类图的设计步骤，您还可以查看完成后由类生成的java代码。

具体步骤:

打开PowerDesigner软件，选择菜单文件-创建新模型，或者按键盘ctrl+n

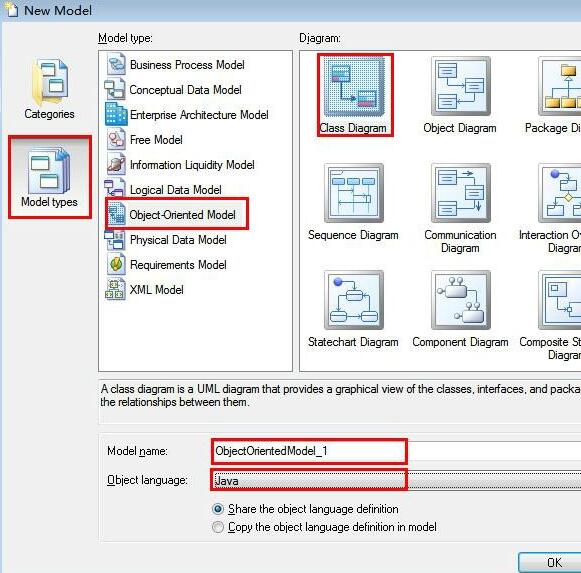

弹出创建新模型的窗口。选择面向对象模型作为模型类型，类图作为图，输入模型名称，如ObjectOrientedModel_1，选择Java作为对象语言，点击确定。

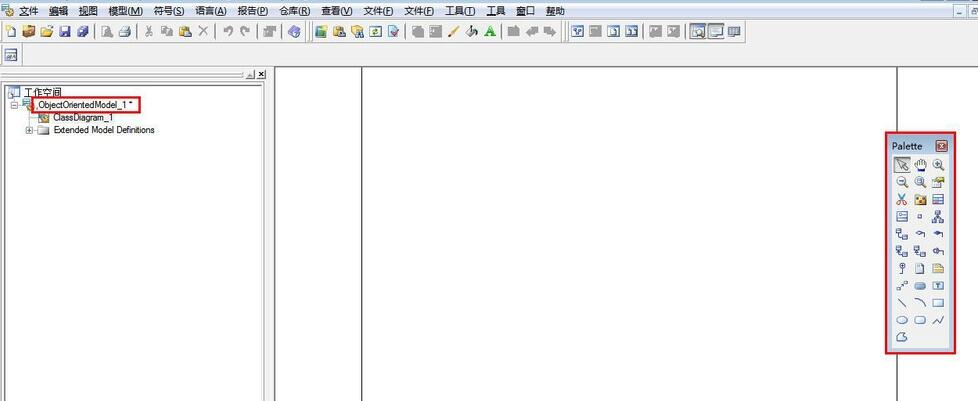

PowerDesigner将创建一个名为ObjectOrientedModel_1的模型项目，调色板中将列出可操作组件的符号。对于类图，主要使用类(Class)、接口(Interface)和一些关系组件。

单击调色板工具栏中的类图标，然后在工作区中单击以创建类。单击组件面板工具栏中的箭头(指针),然后双击类图的图形符号，打开“类属性”窗口。

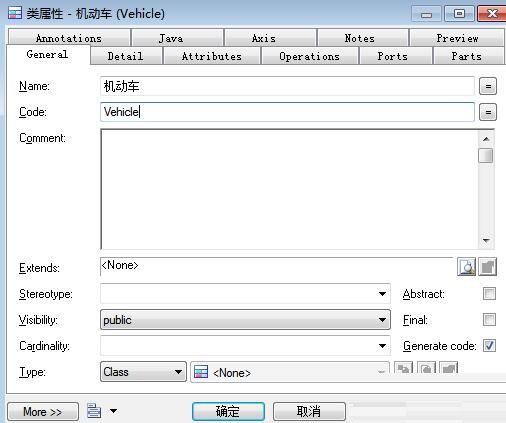

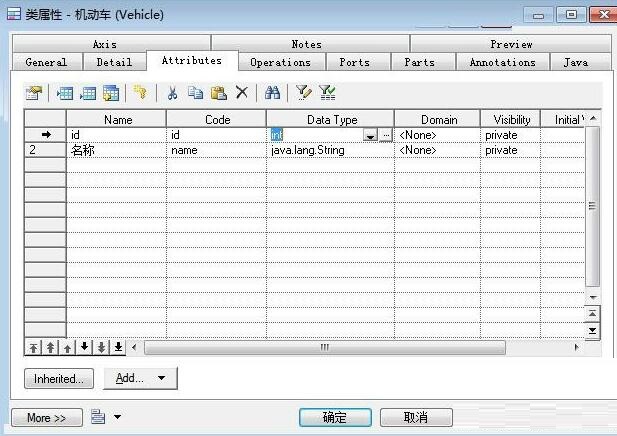

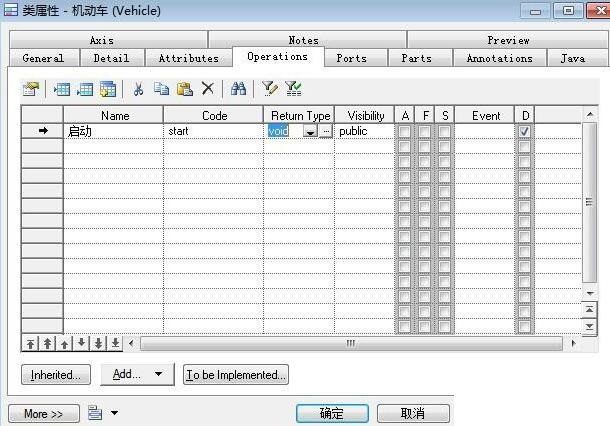

在“类属性”窗口的“常规”和“详细”选项卡中，您可以设置类的基本属性、类属性和类方法，例如“机动车”类。

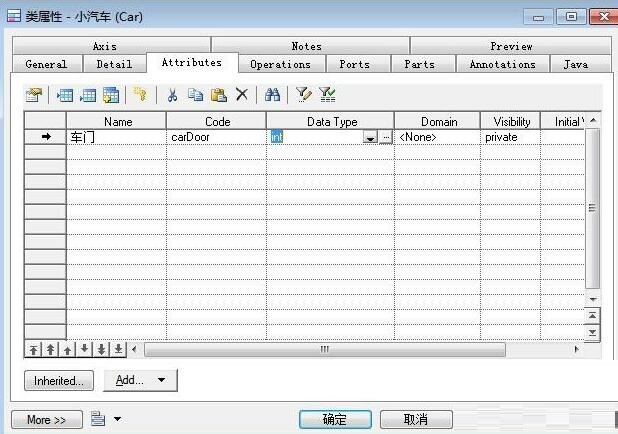

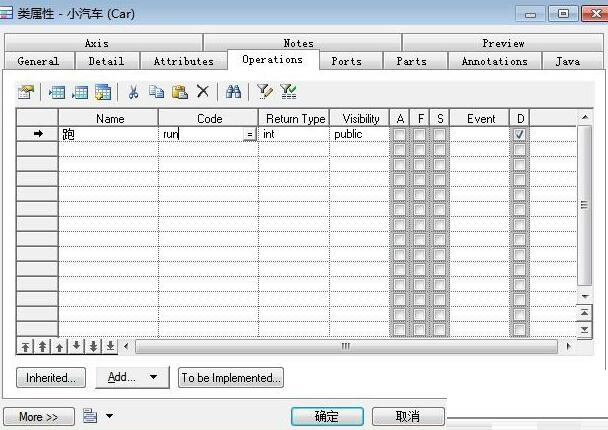

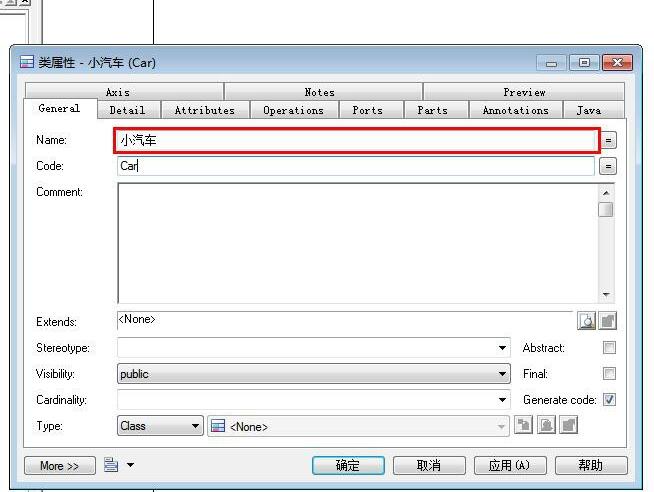

然后单击调色板工具栏中的类图标，在工作区中单击创建另一个类，并设置类名、类属性和类方法，如car class。

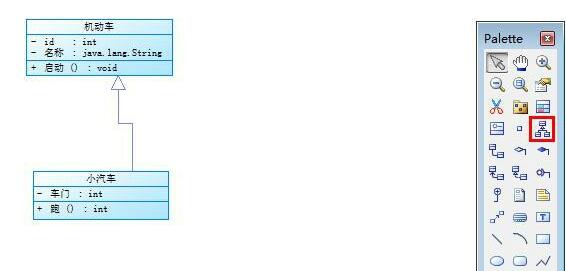

点击调色盘工具栏中的通用化图标，点击汽车类，将鼠标拖动到机动车类，实现汽车类继承机动车类。

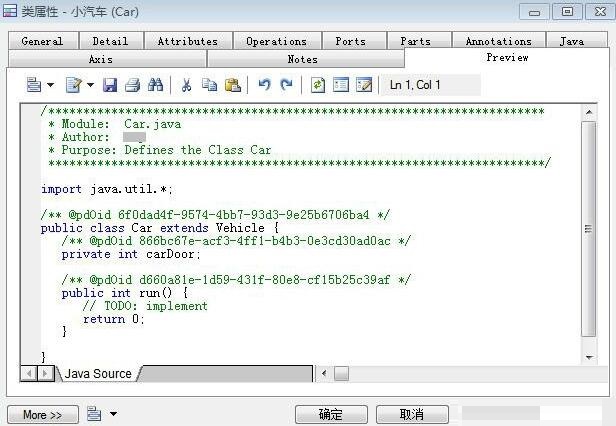

双击汽车类别图标以打开类别属性窗口。选择preview选项卡查看由该类生成的java代码。
