Ug12.0初学者教程-如何操作ug12.0新手

Ug12.0可以建立三维模型，也可以用这些三维模型生成二维图纸，比如CAD图纸。不一定非要去AutoCAD画图。刚刚了解ug12.0的新手可以看看这本以带孔长方体立体图像为例编写的初学者入门教程。

入门教程:

打开ug12.0，点击其界面中的新建按钮，

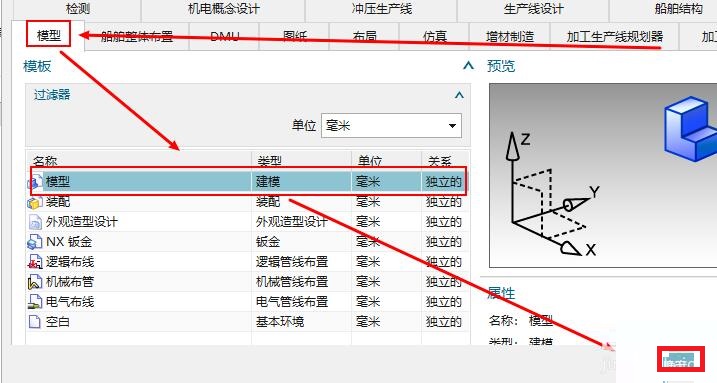

在新窗口的模型部分选择第一个模型，然后单击确定创建一个文件。

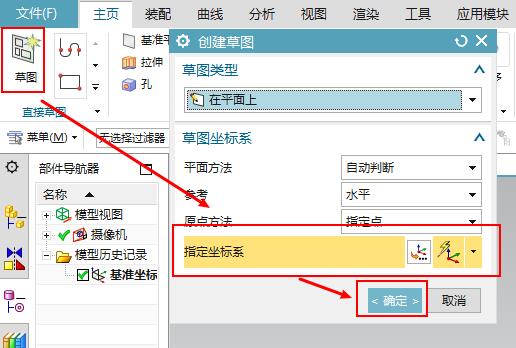

在模型界面点击草图按钮，选择XY平面，点击确定按钮。

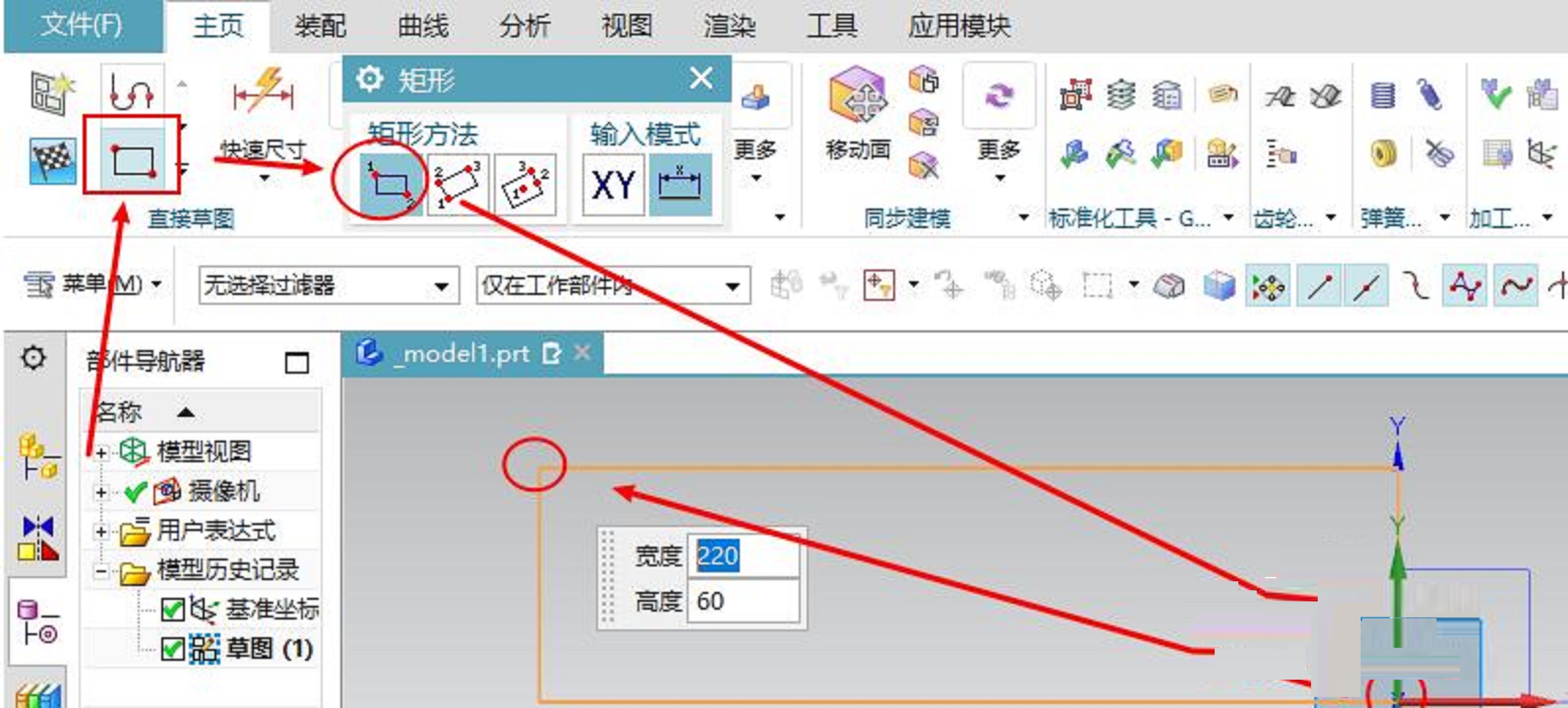

点击界面顶部的矩形按钮，选择矩形方法，在显示界面画一个矩形。

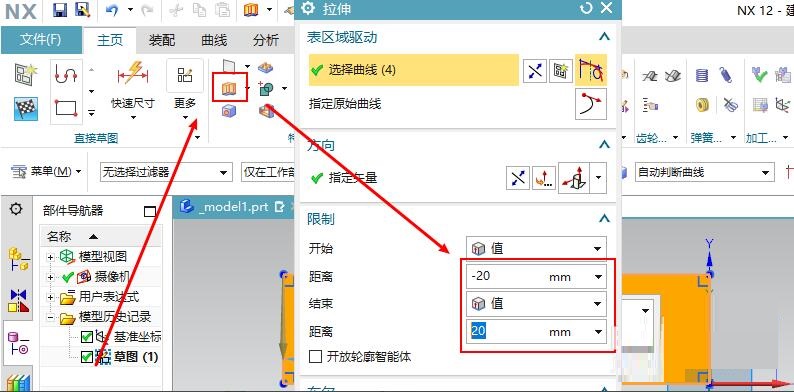

点击界面中的拉伸按钮，设置起止距离，指定矢量方向，点击确定，拉伸出一个长方体。

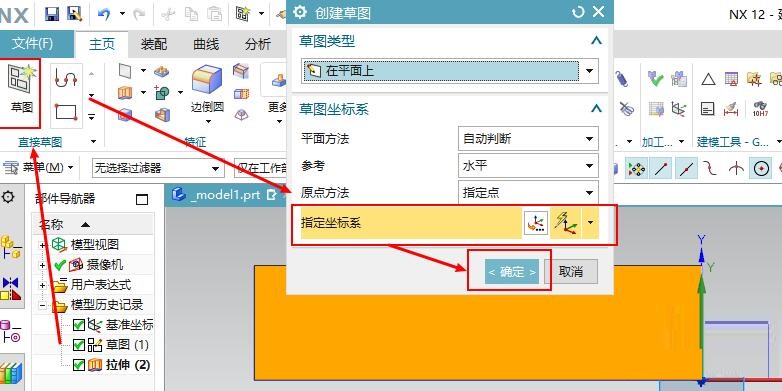

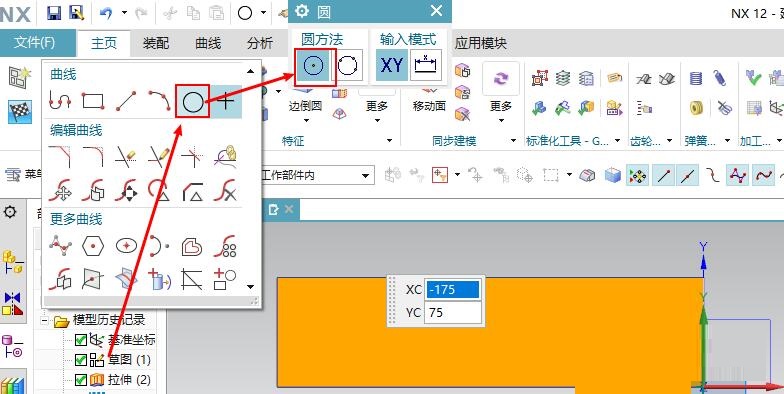

在模型界面点击草图按钮，选择XY平面，点击确定，点击界面顶部的圆按钮，选择圆的方法，在显示界面画圆。

点击界面中的拉伸按钮，设置起止距离，指定矢量方向，在布尔列中选择减法，选择刚刚生成的长方体，点击确定，将长方体拉伸出洞外。

/图像-8//图像-9/
